도심지 흙막이: 띠장(Wale)·스트러트 좌굴 방지 시공 가이드

복잡한 도심 한복판에서 깊은 땅을 파는 대심도 굴착 공사는 그야말로 고도의 기술과 세심한 주의를 요구합니다. 특히 지하 구조물이 점점 더 깊어지고 인접 건물들이 빼곡한 환경에서는 흙막이 가시설의 작은 문제 하나가 전체 현장은 물론 주변까지 큰 위험에 빠뜨릴 수 있는데요. 그중에서도 흙막이 띠장(Wale)과 스트러트의 좌굴은 공사 안전의 핵심을 좌우하는 중요한 부분입니다. 보기에는 튼튼해 보여도 작은 부주의가 큰 사고로 이어질 수 있기 때문이죠. 이 좌굴을 어떻게 효과적으로 막을 수 있을지 실무적인 관점에서 자세히 이야기해 볼까 합니다.

도심지 대심도 흙막이, 왜 띠장과 스트러트가 중요할까요?

흙막이 공법에서 띠장(Wale)은 흙막이 벽체에 가해지는 토압을 받아 스트러트(버팀보)로 전달하는 역할을 합니다. 스트러트는 이 힘을 다시 반대편 흙막이 벽체로 분산시키는 구조의 핵심 부재죠. 이 두 가지가 제대로 기능하지 못하면 전체 흙막이 구조의 안정성이 무너질 수 있습니다. 특히, 도심지 대심도 굴착 현장은 지반 조건이 복잡하고 주변 구조물에 미치는 영향이 커서 더욱 세밀한 설계와 시공이 필수적입니다.

실제로 지난 2020년 서울 서초구의 한 업무시설 신축 공사 현장에서 스트러트 밀림 방지 부재 설치 작업 중 띠장이 낙하해 작업자가 사망하는 안타까운 사고가 발생하기도 했습니다. 이는 흙막이 가시설 부재 설치 및 해체 시 안전 관리의 중요성을 다시 한번 상기시켜주는 사례라고 할 수 있죠.

좌굴 방지를 위한 설계 단계에서 꼭 따져볼 것들

좌굴을 막기 위한 노력은 공사가 시작되기 전, 설계 단계부터 치밀하게 이루어져야 합니다. 가장 기본은 철저한 지반조사와 주변 환경 분석이에요. 지층의 구성, 지하수위, 주변 건물 하중 등을 정확히 파악해야 최적의 흙막이 공법과 띠장, 스트러트 규격을 결정할 수 있거든요. 대심도 굴착의 경우 지반의 불확실성이 크고 복합적인 지질 구조를 가질 수 있어 더욱 면밀한 조사가 필요합니다.

특히 대심도 굴착에서는 지반 변위를 최소화하고 안정성을 확보하기 위한 새로운 기술들이 계속 연구되고 적용되고 있습니다. 예를 들어, 국토교통부 신기술로 등록된 PS-S 공법은 프리스트레스(Prestress)가 도입된 띠장재와 폐단면 사각 강관 버팀보를 함께 이용하여 버팀보 수평 간격을 최대 10m까지 넓게 확보할 수 있어 작업 공간 확보는 물론 공사비와 공기 절감 효과도 기대할 수 있다고 합니다.

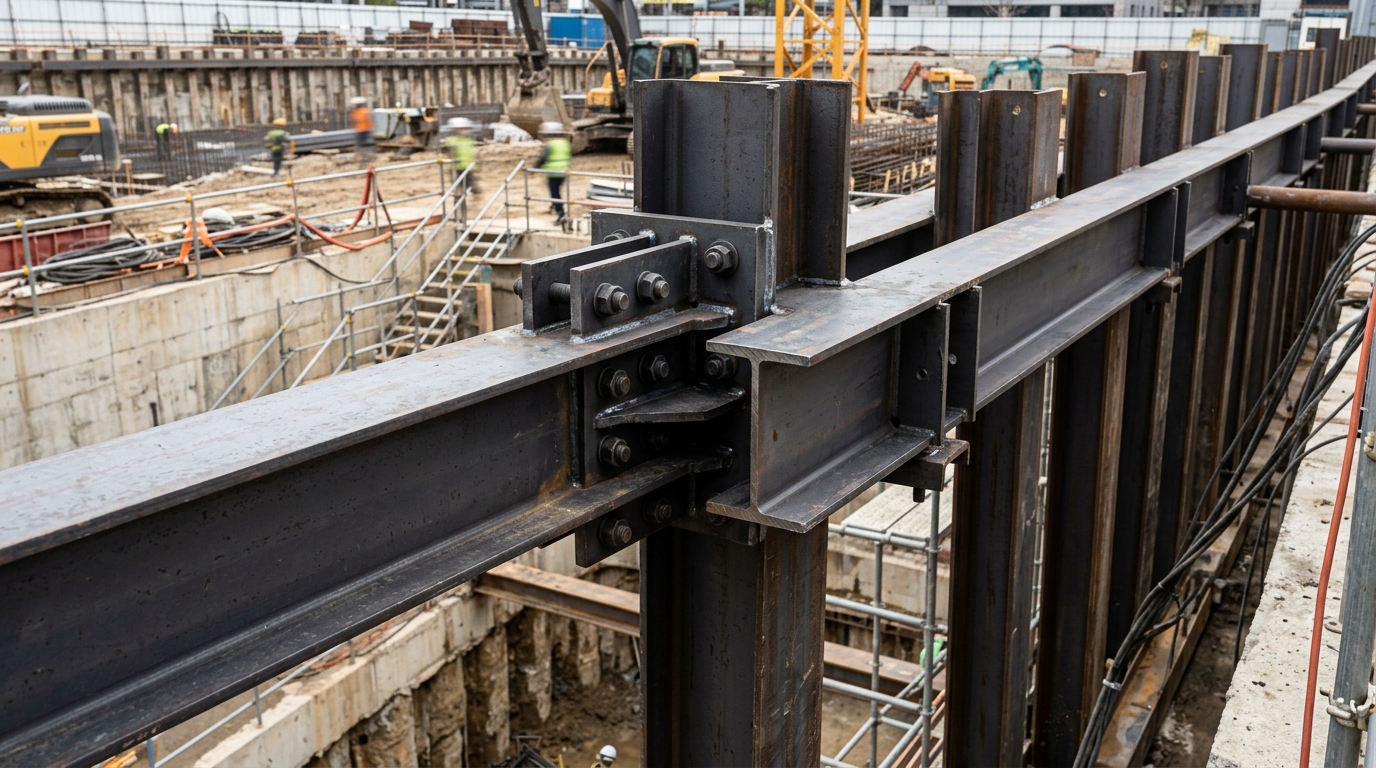

안정적인 흙막이를 위한 띠장 및 스트러트 연결부

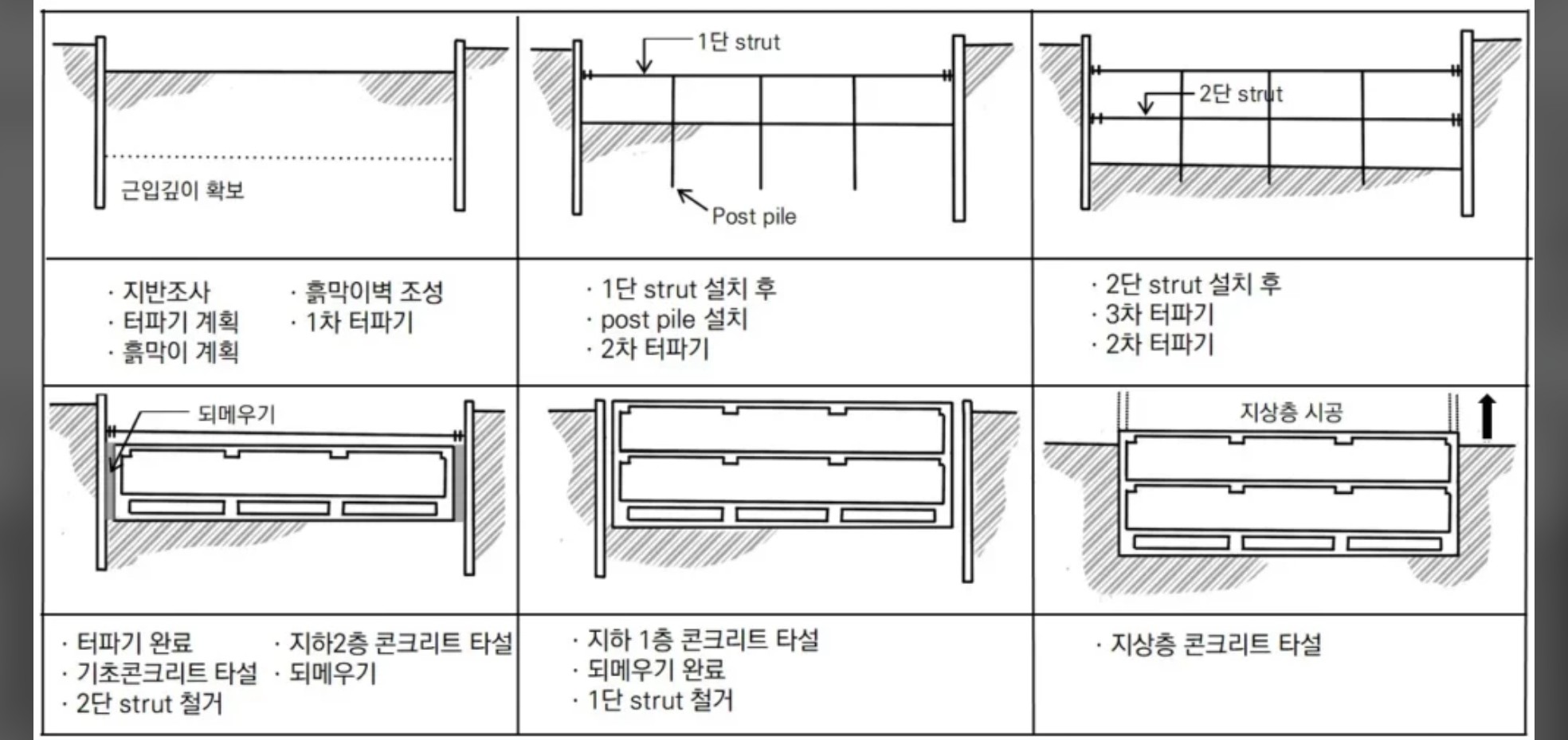

설계 시에는 띠장과 스트러트의 단면적, 길이, 간격 등을 충분히 고려해야 합니다. 좌굴에 취약한 장대 부재의 경우 중간 지지점 역할을 하는 중간말뚝(Post pile)을 추가하거나, 강성이 높은 재료를 사용하는 등 다양한 보강 방안을 검토하는 것이 중요하죠. 단순히 강도를 높이는 것을 넘어, 실제 현장에서 발생할 수 있는 하중 변화나 외부 충격까지 예측해서 설계에 반영하는 것이 필요해요.

시공 현장에서 좌굴을 방지하는 실질적인 방법들

설계가 아무리 잘 되어도 시공 과정에서 문제가 생기면 무용지물입니다. 현장에서 좌굴을 막기 위한 실질적인 시공 방법을 몇 가지 정리해 봤어요.

정확한 설치와 정렬

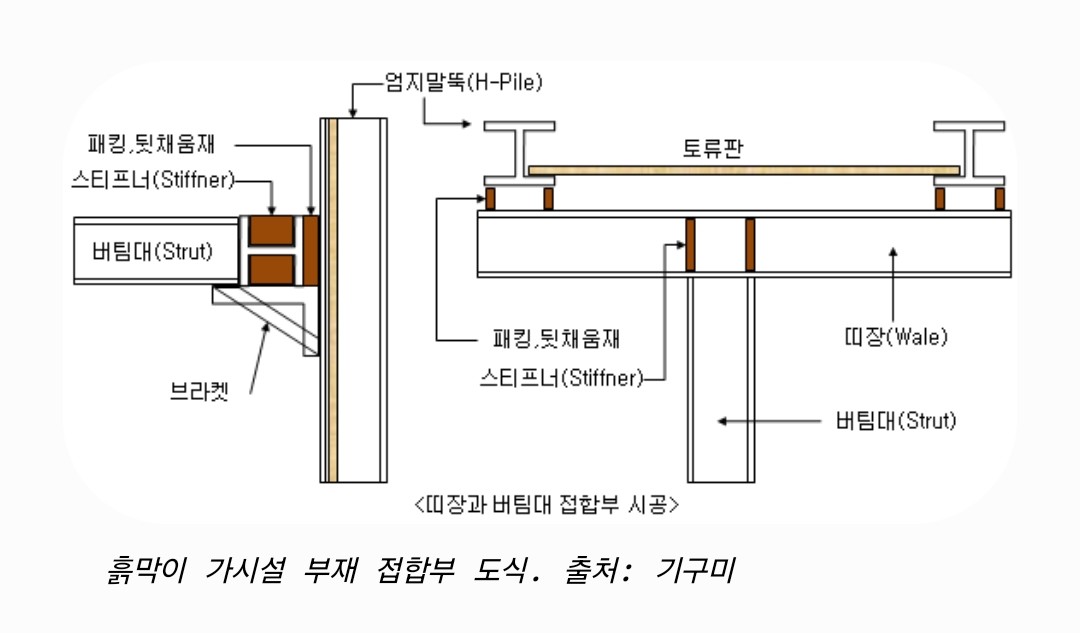

띠장과 스트러트는 설계 도면에 따라 정확한 위치와 각도로 설치되어야 합니다. 특히 수직, 수평 정렬이 아주 중요한데, 작은 오차도 장기적으로는 좌굴의 원인이 될 수 있어요. 버팀보를 설치할 때는 수평도를 유지하고 편심 하중이 발생하지 않도록 신경 써야 합니다. 띠장은 끊어짐 없이 연속해서 설치하고, 엄지말뚝과 띠장 사이의 틈은 강재나 콘크리트 등으로 채워 밀착시켜야 좌굴을 방지할 수 있습니다.

좌굴 방지 부재의 적절한 배치

긴 스트러트에는 중간에 좌굴을 방지하기 위한 보강재(예: 브레이싱)를 설치해야 합니다. 이 보강재는 스트러트의 유효 좌굴 길이를 줄여주어 좌굴에 대한 저항력을 높여줍니다. 설치 위치와 개수는 설계 기준을 따르되, 현장 상황에 맞춰 유동적으로 적용할 필요가 있어요.

용접 및 볼트 접합부 관리

띠장과 스트러트를 연결하는 용접부나 볼트 접합부는 구조적으로 가장 취약할 수 있는 부분입니다. 정확한 용접 절차를 준수하고, 볼트는 적정 토크로 체결되었는지 꼼꼼히 확인해야 합니다. 주기적인 검사를 통해 풀림이나 손상 여부를 체크하는 것도 잊지 말아야겠죠. 재사용 강재의 경우 볼트 구멍이 발생했을 때 결손 구멍을 철판으로 용접하는 등 추가적인 안전 확인 절차가 필요할 수 있습니다.

실시간 계측 및 모니터링

대심도 굴착 실제 상황에서는 실시간 계측 시스템이 필수입니다. 흙막이 벽체의 변위, 띠장 및 스트러트의 응력 변화 등을 지속적으로 모니터링하여 설계치와 비교해야 해요. 만약 이상 징후가 감지되면 즉시 보강 조치를 취하고 공사를 중단하는 등 선제적인 대응이 필요합니다. 계측 관리 미흡은 중대 재해의 원인이 될 수 있으므로, 허용 한계치를 설정하고 초과 시 대책 마련을 철저히 해야 합니다.

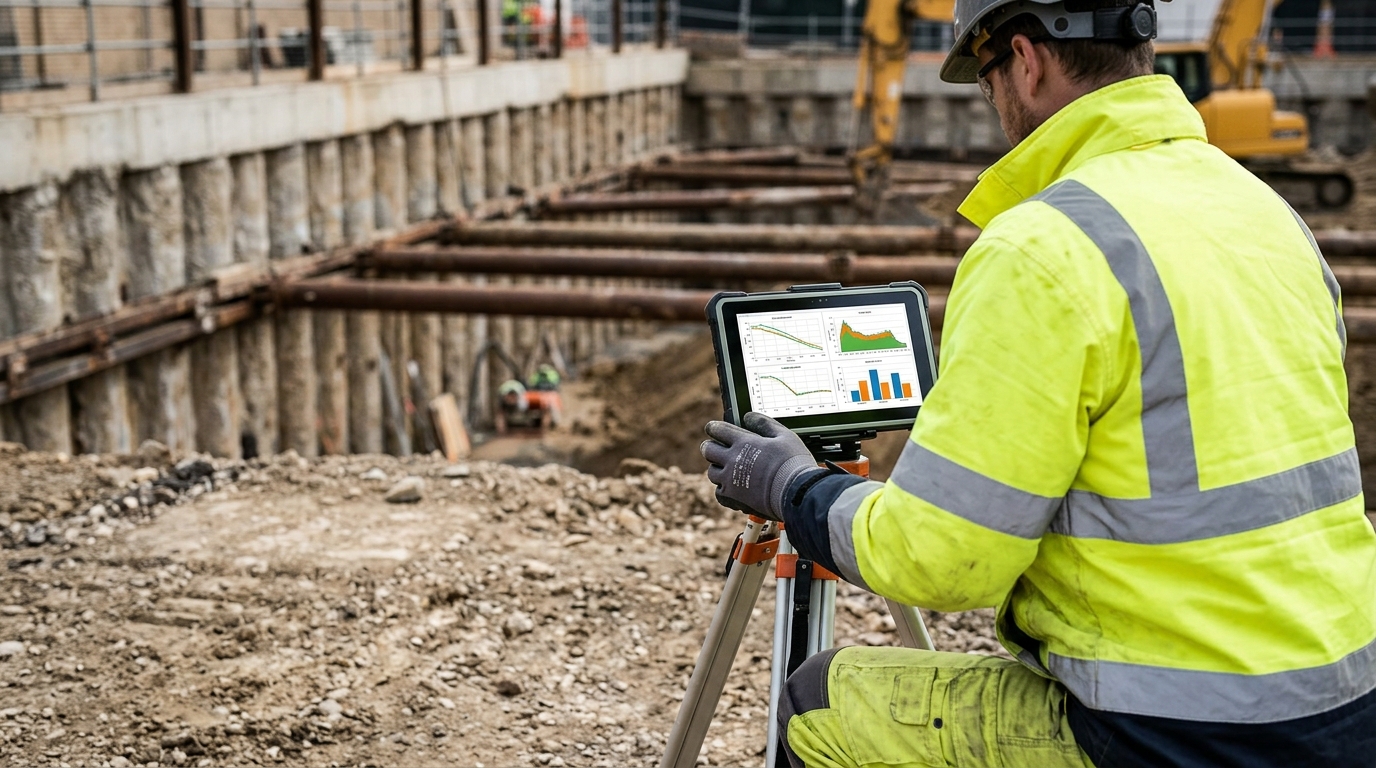

실시간 계측 장비로 현장 안전 모니터링

이런 상황이라면 특히 더 조심하세요! (마지막 확인 사항)

공사 중 예상치 못한 상황이 발생했을 때는 더욱 주의 깊게 현장을 살펴봐야 합니다. 특히 다음과 같은 경우에는 띠장과 스트러트의 안정성에 문제가 없는지 다시 한번 확인하고 신속히 대응해야 합니다.

• 장마철 집중호우나 지진 발생 시: 지하수위가 급격히 변하거나 지반의 안정성이 저해될 수 있으므로, 계측값을 더 자주 확인하고 필요시 추가적인 보강 대책을 세워야 합니다.
• 인접 구조물에 변화가 감지될 때: 주변 건물의 균열, 침하 등 이상 징후가 발견된다면 흙막이 가시설에 문제가 생겼을 가능성을 염두에 두고 즉시 전문가의 진단을 받아야 합니다.
• 예상과 다른 지반 조건: 굴착 중 예상했던 지반 조건과 다른 연약 지반이나 지하 매설물이 발견된다면, 기존 설계에 대한 재검토와 보강 계획 수립이 필수적입니다.

도심지 대심도 흙막이 공사는 단순히 땅을 파고 구조물을 세우는 것을 넘어, 수많은 변수와 위험 요소를 관리하는 복합적인 과정입니다. 띠장과 스트러트의 좌굴 방지는 이 모든 과정의 기본이자 핵심이라고 할 수 있습니다. 꾸준한 기술 습득과 철저한 안전 관리로 모두가 안심할 수 있는 건설 현장을 만들어가는 것이 중요합니다.
